关于设计手绘表达

设计作为一个系统的人为创造性活动，它需要设计师们先对即将要接触的专题进行观察研究然后再去进行创新。在这样不断进行实践及总结的设计过程中，存在着一项必不可少的环节——设计概念的草图表达。
设计草图手绘表达一般都是在明确了基本的设计方向后，设计师需要将自己发散的初期概念通过一种二维图形方式进行表达出来，以供于去不断的修改、发散以及完善，然而手绘作为一种最为方便快捷的表达形式便很重要的存在于整个设计流程的活动当中。
而关于本章的内容，主要是在介绍设计手绘在整个设计流程中主要扮演的是一个什么样的角色以及其的作用和标准

01 设计手绘的概念和作用

1.1 设计手绘的概念

手绘是应用于各个行业的一种手工绘制图案的技术手法，而设计类手绘主要是前期构思设计方案的研究型手绘和设计成果部分的表现型手绘，前期部分可能被称为草图，而后期部分则可能被称为表现图或者效果图。
而产品设计手绘主要是将设计者的创造性的思维进行可视化的一种表现形式，同时也是整个设计流程中进行概念构想和推敲的一段必不可少的过程。它可以帮助设计师们去将自己一闪而过的一些灵感和想法快捷的记录下来，然后在进行不断的推敲和改良，从而使整个专题的设计过程得到进一步的完善。

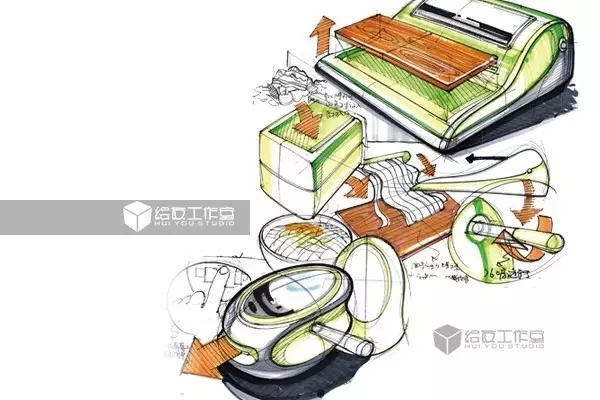

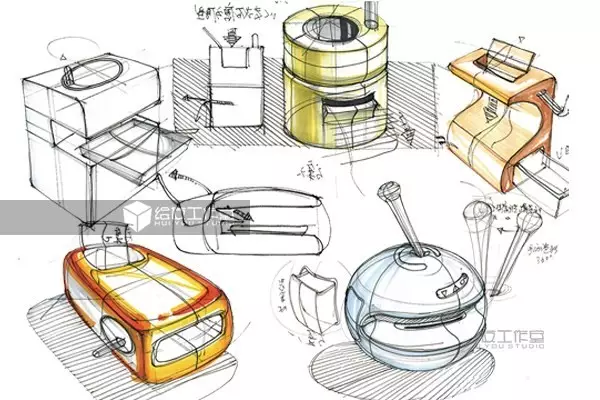

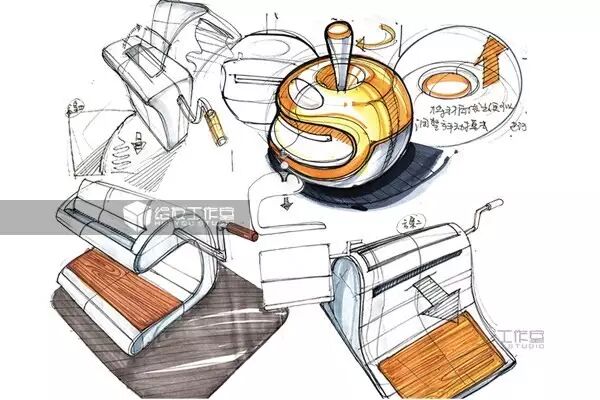

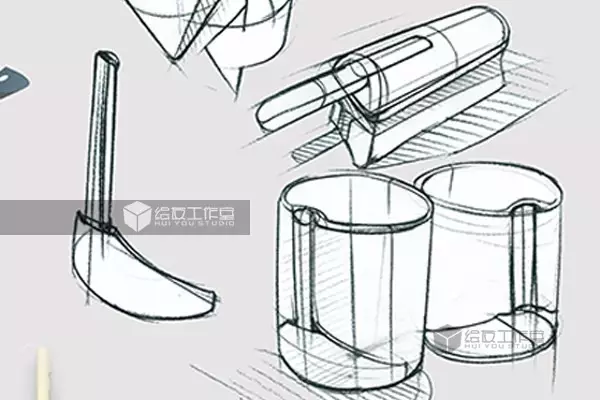

案例一：概念手摇式食品加工器（前期风暴草图）

着社会的发展，当今人们的生活节奏越来越快，在饮食方面也逐渐的趋向于快餐、外卖等习惯。故该设计师想通过设计一款概念性的手摇式食品加工器来倡导人们将自己的生活“慢”下来，并去发现烹饪和饮食过程中的乐趣，并享受于其中。

在产品设计开发的过程中，我们需要对设计课题对象的各方面都有一定的研究，故在初期我们需要去借助设计草图对该产品的形态、体量等方面进行一些尝试性的突破和创新。这也表明设计手绘草图也就是产品方案的最初雏形，故它的作用是不可忽视的。

1.2 设计手绘的作用

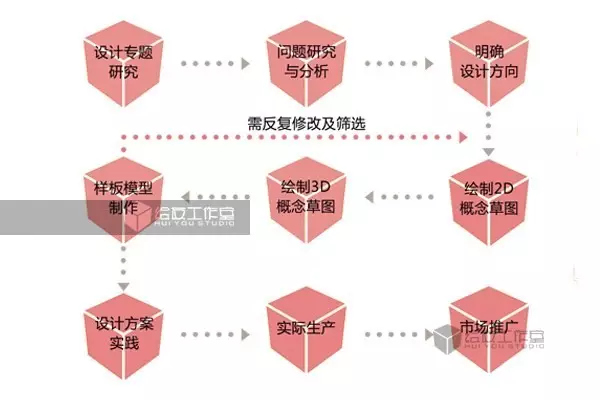

通过前面内容的产品设计开发程序图，我们可以看出在产品设计方案在投入具体的实践和生产之前，需要有一个将设计概念可视化，然后再进行反复修改及筛选的过程。在这个过程中设计师为了更为清楚的表达出设计想法，往往要针对一个设想作出更多方向的草图尝试，比如说造型演变、局部解析图、产品使用场景构想图、三视图等。此时手绘作为一种最为快速、直接、高效的表达手段，便在整个设计流程中起到了以下这些不可或缺的作用。

A：帮助产生更多的创意构想

在产品方案初期的头脑风暴的过程中，手绘草图可以利用其便捷和快速的特点帮助我们在创意点发想阶段记录下更多的构思，为后期的方案深入和甄选过程提供更多的选择和可能性。

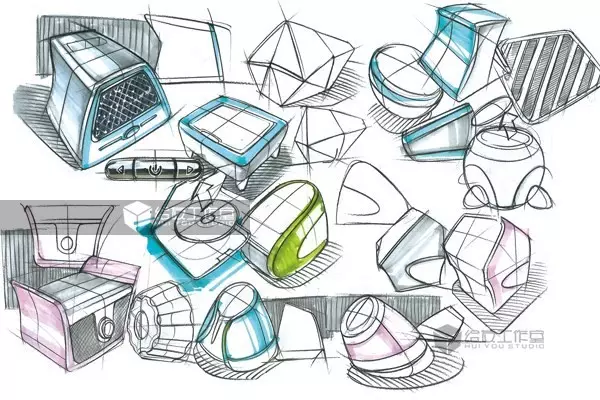

案例二：小型音响造型设计前期风暴草图

B:设计创意点的可视化

任何一个设计团队在刚接触到一个专题时，都无法立马立即呈现出一套特别完善的方案。且若想得到一个很好的创意点也绝非是偶然的，它需要设计师在有目的的进行概念描绘时去得到一些偶然却不意外的想法，并将它们通过二维的方式可视化。

C：方案的对比和择优工作

在产品方案初期的头脑风暴的过程中，手绘草图可以利用其便捷和快速等特点帮助我们在创意点发想阶段呈现出更多的构思，然后再将多个方案进行探讨和对比，从而得倒一个较为可行的方案继续深入。

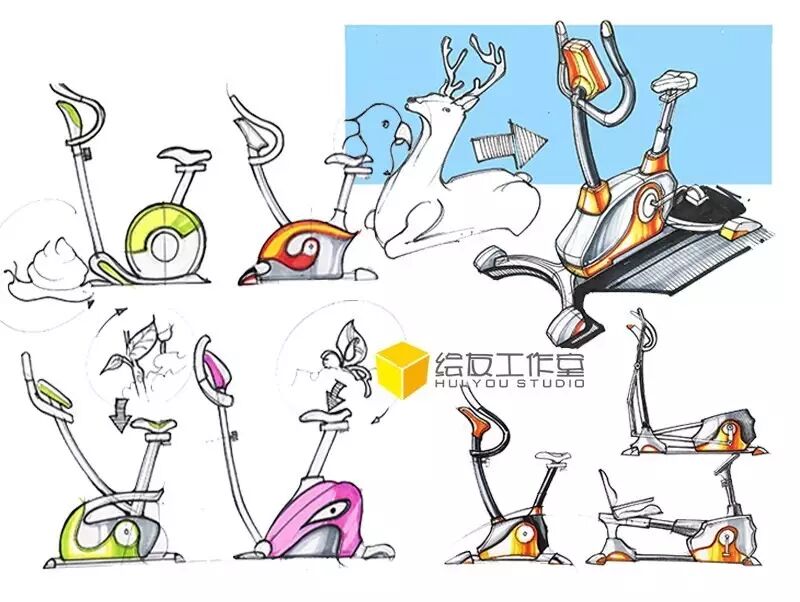

案例三：仿生形态动感单车前期草图方案

左边这一系列健身车方案的造型是采用了”仿生“手法得到了若干个构思。比如说蜗牛、鹦鹉、树叶、蝴蝶、雄鹿等生物元素。由于在设计初期，最宝贵是创意，所以这些方案在很多方面是并非十分成熟且合理的，且需要进一步深化和改良。 在根据了一定得考量和对比后，该团队选择了以“熊鹿”造型演变出来的方案进行了深化和扩张，并延伸出了同系列的椭圆机和老年机的外观构思。

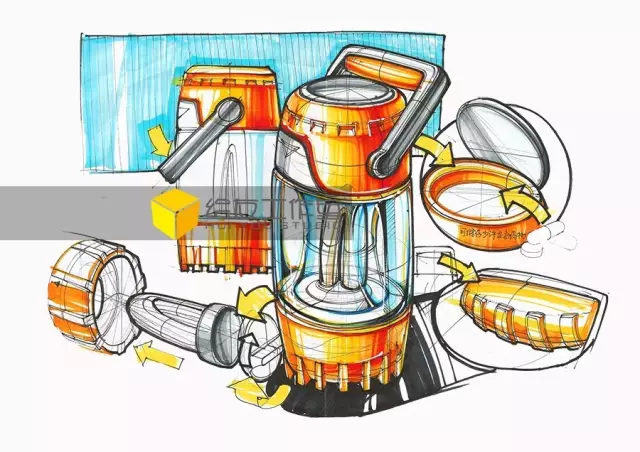

D:方案造型比例及细节的完善

在初期的设计方案构想阶段，虽然不需要我们将一个方案完善到十分合理（在此阶段也无法得到十分完善的方案），但是也需要我们将产品的尺寸比例以及局部结构零件等因素考虑到其中。这样才能为我们后期的设计开发工作减轻更多的负担。

E：结构和工艺的合理性探讨

一个产品专题的成功开发，是需要很多部门进行交叉式的交流和沟通的。特别是在进行方案深入和改进的过程中，造型设计人员是需要同结构工程师进行一定的沟通和讨论的，去确保该方案在材料、工艺以及结构等方面是合理可行的。

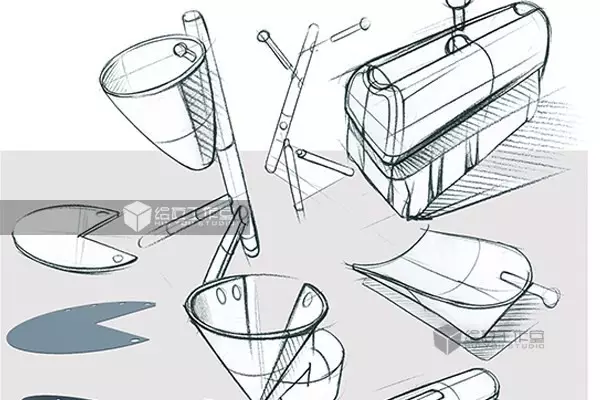

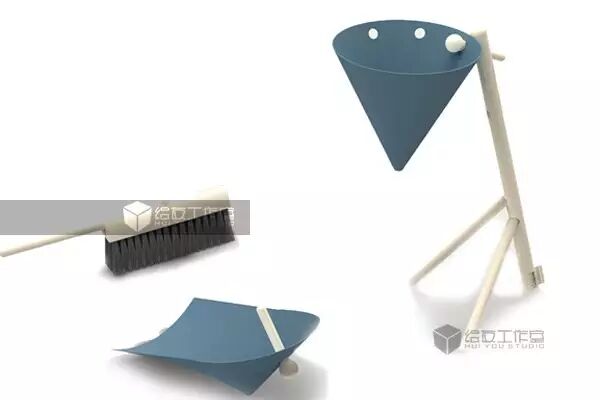

案例四：家庭清洁用具开发设计
告别传统清洁工具的呆板，这一套模块化的家居清洁用品在使用过程中显得更为情趣化。 扫帚的把手可拆分为三段，其中两段作为收纳垃圾桶的支架，简单的圆棍和超薄磨砂塑料板等简单元素的随意组合更为便捷趣味。且插接的卡槽结构简单质朴，体现出了健康、趣味的生活理念。多样化的产品造型更便于携带、收纳与清洁。然后木材的选择则更为环保与健康，且凸显出了一定的生活品质。

02 产品手绘的评判标准

1.1 设计手绘的概念

虽然每一个设计师的思维呈现方式和手绘表达手段不一样，但由于手绘表达在整个设计流程中作为一段从无到有、从概念到具体的重要表达过程，也是有很多需要大家注意的地方。产品设计草图的主要目的是用来帮助设计师们进行概念表达、讨论沟通以及修改完善方案的，故千万不要陷入了个人炫技的误区中。
综上所述，我们可以得出产品手绘表达的评判标准就是：
